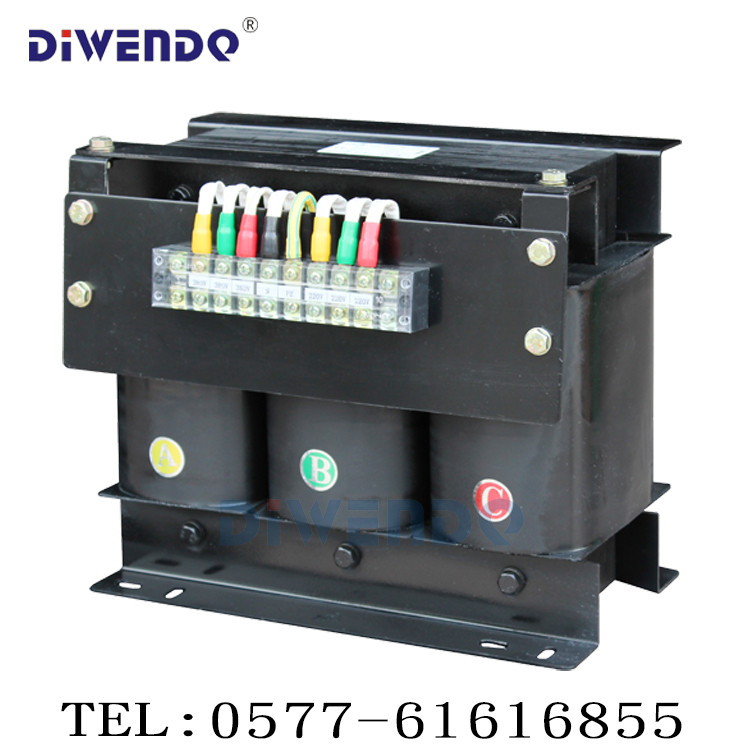

OSG三相自藕变压器

产品概述:

自耦变压器(auto-transformer)是只有一个绕组的变压器,当作为降压变压器使用时,从绕组中抽出一部分

线匝作为二次绕组;当作为升压变压器使用时,外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二

次的那部分绕组称为公共绕组,其余部分称为串联绕组,同容量的自藕变压器与普通变压器相比,不但尺寸小,

而且效率高,并且变压器容量越大,电压越高.这个优点就越加突出。因此随着电力系统的发展、电压等级的提

高和输送容量的增大,自藕变压器由于其容量大、损耗小、造价低而得到广泛应用.

自耦变压器的优点和缺点:

自耦式变压器的优点:两个绕组部分重叠,因此可以节省了部分铜线、体积较细、结构较为简单。

自耦变压器的缺点:初级绕组和次级绕组之间不能完全隔离。在降压线路中,假使次级绕组因意外断开,

就会使输出电压值升至和初级的一样高,引致危险。

本公司对变压器设计、生产已有10多年历史,适用于交流50Hz至400Hz,电压1000V以下的电路中。

广泛用于输电用途或作可调电源输出电压用。如照明、机床电器、机械电子设备、医疗设备、整流装置等。产品性能均能满足用户各种特殊要

技术参数: 名称 三相自耦变压器
型号 OSG(1KVA-1000KVA)
输入电压 三相:220V、380V、660V、690V(客户可以自定电压)
输出电压 三相:100V、110V、220V、380V、660V、690V(客户可以自定电压)
温升 155摄氏度(含环境温度)
耐压 3000V无击穿
绝缘等级 F级
噪音 < 60db(一米以外) 额定容量:1kVA~1000kVA

适应环境温度:-10~+45℃

适应相对温度:26℃时,≤95%

使用环境:户内(户外使用时,请提供防护等级)

结构特征

铁心采用优质冷轧硅钢片精心叠制而成,根据绝缘等级的不同,整体浸渍不同绝缘等级的绝缘漆,能有效降低变压器噪声,减少盐雾,霉菌等对变压器的影响。根据防护等级的不同,变压器箱体由优质钢板制成,结构上既充分考虑空气流通,又能有效地起到防护作用,变压器接线电缆也很方便连接,设计充满人性化。可根据用户要求安装电压电流表、电源指示灯、塑壳断路器等。
