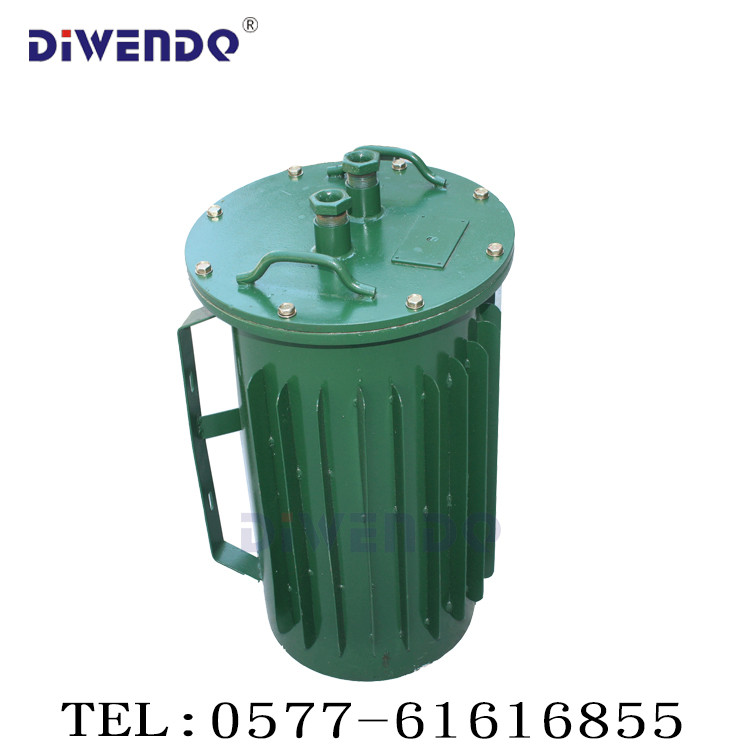

KSG三相矿用防爆变压器

专业生产井下、矿上专用单相、三相变压器,照明变压器(规格齐全,质量保证、常规的电压有现货;1140v.690v.660v.380v.220v.127v.110v.36v.24v.12v.特殊电压可以定做)

■概述

用于矿井中有爆炸危险的场所。这种变压器制成干式,它的进出线是电缆通过出线套引出的。原边的电压有380伏、660伏多种;副边电压一般为133伏等、容量在100千伏安以上的隔爆型变压器常与隔爆型开关箱组合成隔爆型成套移动变电所。其输出电压有400伏,690伏和1200伏,以满足矿井用电设备的需要。为了适应坑道运输,要求变压器结构高度要低。这样,铁柱直径可以偏大些,一般使用冷轧硅钢片。100千伏安及以上者通常为H级绝缘。

■结构特点

◆箱壳的全部接合面均按隔爆要求制作,能承受0.8兆帕的内部压力。

◆箱盖由钢板制成,箱壳上有两个电缆出线套、出现套风面放置橡胶垫圈,电缆穿过橡胶垫圈,旋紧出现套后,可借橡胶垫圈压紧电缆以确保密封,所选的电缆外径必须与橡胶垫圈配合紧密,务必使电缆能被压紧完全密封,以保证隔离性能。

◆在箱壳内面有接地用的螺栓,箱壳托架上也焊有接地螺栓,均应妥为接地。

◆箱壳外面焊有拖架,供在水平位置使用拖动,在运输或储藏时可直立存放,以节约地位。

◆采用晶粒取向低耗冷轧硅钢片的心式铁心及采用B级绝缘多层圆简式线圈结构,空气自冷式矿井内装置。

输入电压660V 690V 380V 220V转380V 220V 110V 127V  等都可根据客户要求精心设置定制,
