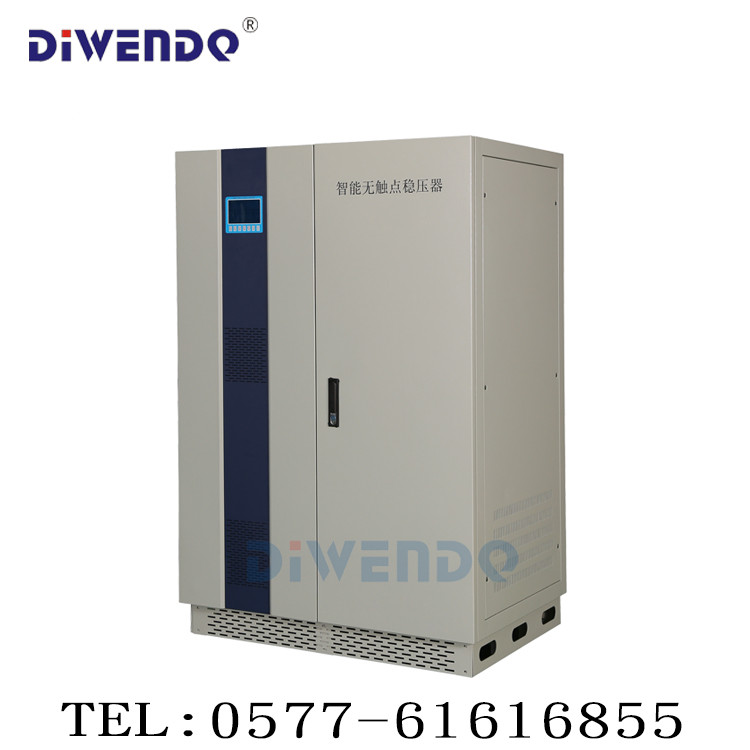

DWZW-S1000KVA三相智能型无触点稳压器

一、工作原理

本智能型无触点补偿式交流稳压器采用最新高速DSP运算芯片控制技术、快速交流采样技术、有效值校正技术、电压电流过零切换技术和快速补偿稳压技术,将智能仪表、快速稳压和故障诊断结合在一起,使产品安全、高效、精密。
稳压器主要由隔离变压器、SCR可控硅模块、DSP控制核心、快速稳压技术和安全保护装置组成,通过DSP实时监测输出电压,快速运算和控制SCR可控硅模块,调节串联在负载端的补偿变压器一次侧的电压大小和极性,达到快速稳压的目的。
二、产品特点
●高效率: 98%以上,自身损耗小
●高精度:稳压精度±1%
●智能仪表显示:实时显示电压、电流有效值,清晰、准确、分辨率高,薄膜按键操作,安全可靠
●三相分调:三相分别调整,保证每相输出电压的精度不变
●适用范围广:稳压范围宽,可满足电源电网质量差、电压波动范围大的场所及设备使用
●高速反应:40毫秒稳压速度,对任何电脑自动化、设备及仪器,不产生电压变化影响
●保护功能齐全:设有缺相、错相、过温、过载、过压、欠压、短路、保险熔断等故障显示或保护功能,确保稳压器及负载安全运行
●预置功能强:输出电压、过载、过欠压、反应速度等多项参数在产品额定值内可以任意设置
●过载能力强:整机采用优质器件,性能好,可在 100% 额定负载条件下连续使用,且可承受瞬时过载而不损坏本机
●适应性强:对电网和负载的适应性强,可在各种恶劣的电网和复杂的负载情况下,可靠地连续稳定工作
●无畸变:采用电压、电流过零切换技术,在切换过程中无断流、无产生浪涌电流,输出波形无畸变
●损耗低:额定电压下空载损耗小于0.5%,给客户节省大量电费
●旁路功能,易维护:可在“稳压”与“旁路直通供电”之间切换,方便故障维修时使用
三、适用范围
产品广泛应用于工业、交通、邮电、国防、铁路、科研等领域的大型机电设备、金属加工设备、生产流水线、电梯、医疗器械、刺绣轻纺设备、空调、广播电视、家用电器及大楼照明等需要稳定电压的用电设备。
四、主要技术参数

产品型号

DWZW-D10K-100K(单相)

DWZW-S10K-3000K(三相)

额定容量

10-3000KVA

相数

三相五线制

输入、范围

220V/380V/400V

±15%/±20% /±30%

输出电压

220V/380V/400V

稳压精度

±1% /±3%/±5% (可设置)

效率

10K-50K≥95%,50K-100K≥97%,>100K≥98%

频率

50Hz/60Hz

响应时间

<10毫秒

稳定时间

<100毫秒

绝缘等级

F级

绝缘电阻

整机对地绝缘电阻>5MΩ

绝缘强度

2000VAC/1min无飞弧放电、无击穿

输出波形

输出波形无畸变,无谐波增量

瞬时过载能力

2倍额定电流

显示方式

LCD显示

工作方式

长期连续运行

保护功能

过载、过压、欠压、短路、缺相、相序、过温、保险熔断

散热方式

强迫风冷

三、外形尺寸及重量(仅供参考)

型号规格

容量(KVA)

产品尺寸(D×W×H)cm

重量(Kg)

DWZW-D10K

10K

38×77×83

50

DWZW-D20K

20K

38×77×83

70

DWZW-D30K

30K

38×77×83

80

DWZW-D50K

50K

38×77×83

120

DWZW-D75K

75K

43×77×117

150

DWZW-D100K

100K

43×77×117

180

DWZW-S10K

10K

38×77×83

70

DWZW-S20K

20K

38×77×83

80

DWZW-S30K

30K

38×77×83

90

DWZW-S50K

50K

38×77×83

150

DWZW-S80K

80K

43×77×117

170

DWZW-S100K

100K

43×77×117

190

DWZW-S120K

120K

52×83×130

216

DWZW-S150K

150K

52×83×130

240

DWZW-S200K

200K

52×83×130

280

DWZW-S250K

250K

100×80×150

350

DWZW-S300K

300K

100×80×150

390

DWZW-S400K

400K

100×80×150

420

DWZW-S500K

500K

120×80×160

480

DWZW-S600K

600K

120×80×160

520

DWZW-S800K

800K

150×100×180

600

DWZW-S1000K

1000K

150×100×180

660

DWZW-S2000K

2000K

180×180×200

750

DWZW-S3000K

3000K

180×180×200

850
