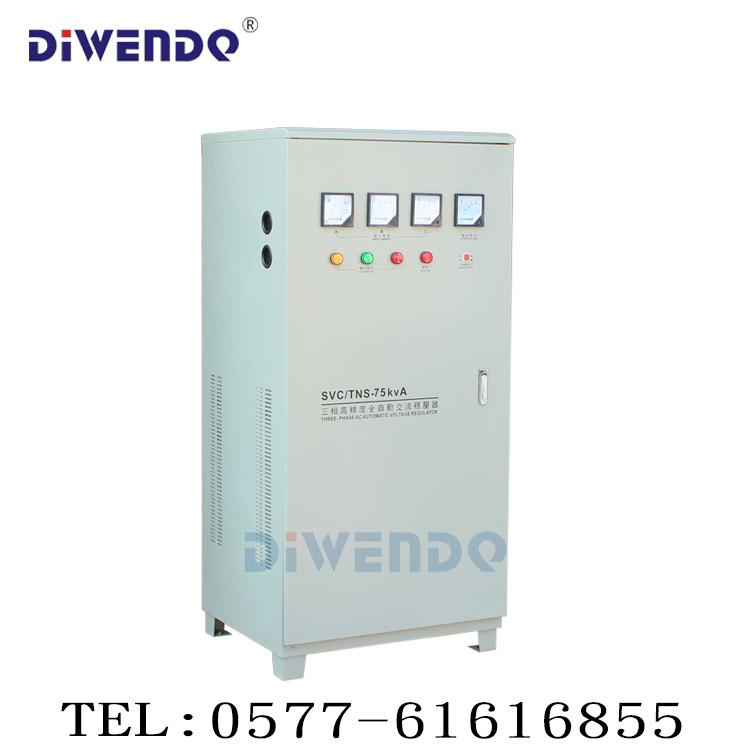

SVC/TNS-75KVA三相全自动高精度稳压器


一、概述

TNS/SVC系列高精度全自动三相交流稳压电源,由单相系列高精度自动稳压电源组合而成,三相分相调节,保证各相电压稳定安全,电网输入为三相四线制,星形(Y形)接法,输出可用三相四线制或三相三线制,由三只电流表分别指示各相的输出电流,由一只转换开关和一只电压表换档检测各相输出线电压。
20KVA及以上规格TNS系列高精度自动三相交流稳压器,由三只相应规格的单相自动稳压电源构成,采用自耦式。
二、产品性能

输入电压

277V-430V(三相四线)
输出电压
线电压380V   相电压220V
稳压精度
相电压220V±3% 110V±6%
频率
50Hz/60Hz
过压保护 246V±4%
调整时间 <1秒(输入电压变化10%时)
环境温度
-10℃~+40℃
温升 <60℃
波形失真 无附加波形失真
负载功率因数 0.8
抗电强度 1500V/1min
绝缘电阻 >5MΩ

三、外型尺寸、包装

型号规格
产品尺寸(cm) 包装尺寸(cm) 包装数量(只) 毛重(kg)
TNS/SVC-6K 27.5 × 30.5 × 66.5 38 × 41.5 × 77
1
32
TNS/SVC-9K 31 × 32.5 × 77.5 44 × 41.5 × 87
1
43
TNS/SVC-15K 33.5 × 35.5 × 85 45.5 × 45.5 × 94
1
56
TNS/SVC-20K 47 × 42 × 89 52.5 × 56.5 × 99
1
92
TNS/SVC-30K 47 × 42 × 89 52.5 × 56.5 × 99
1
110
TNS/SVC-40K 55 × 48 × 116 66.5 × 56.5 × 130
1
153
TNS/SVC-50K 55 × 45 × 116 66.5 × 56.5 × 130
1
174
TNS/SVC-60K 55 × 45 × 116 66.5 × 56.5 × 130
1
185
TNS/SVC-75K 62 × 51.5 × 131 64.5 × 74 × 144
1
226
TNS/SVC-90K 62 × 51.5 × 131 64.5 × 74 × 144
1
240
